產品用途
測量各種配電變壓器的容量、空載電流、空載損耗、短路電壓、短路（負載）損耗。
有源部分
電壓測量范圍：0~10V；電流測量范圍：0~10A。
無源部分
電壓測量范圍：0~750V 寬量限；電流測量范圍：0~20A~100A內部雙量程，自動或手動選檔。
準確度
電壓：±0.2%； 電流：±0.2%； 功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
功能特點 Functional characteristics
1、可精確測量各種配電變壓器的容量，無源測量，方便、準確。
2、內部自帶電源、自動產生三相大功率測試電源。
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。
4、通過空載試驗可準確判定被測變壓器的型號，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干變SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各種類型的變壓器。
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。
6、可測量電壓和電流的2-32次諧波含量和總諧波失真度。
7、可進行簡單的矢量分析，繪制矢量圖。
8、顯示各電參量的波形圖，做為示波器使用。
9、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
10、電流量程分高低檔，最大可保證100A測量范圍，最小可保證毫安級的幅值準確測量，可滿足PT的阻抗電壓測量。
11、容量測量范圍：20kVA~800000kVA（三相變） 5kVA~100000kVA（單相變）
12、電池剩余電量百分數指示功能，絕非簡單的虧電報警。

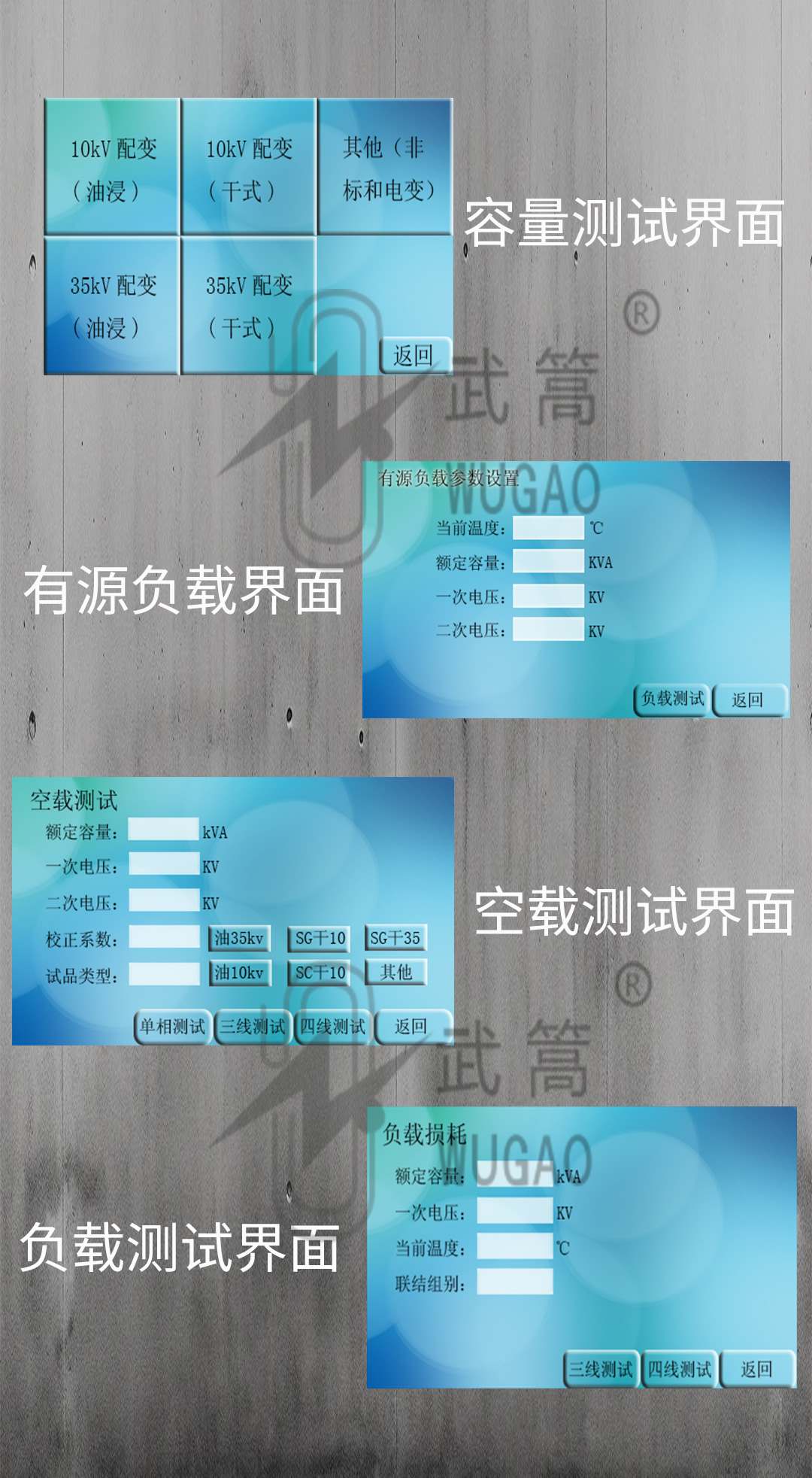

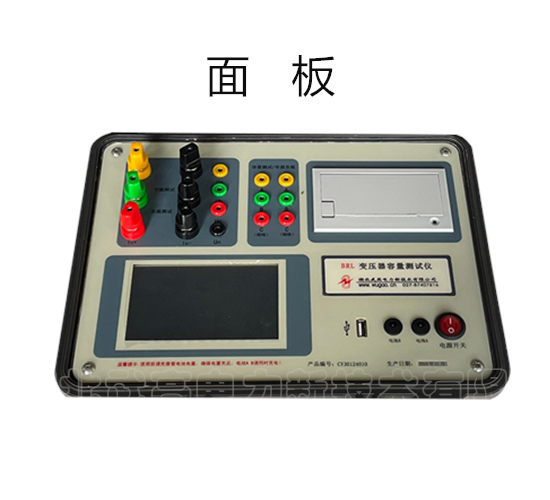

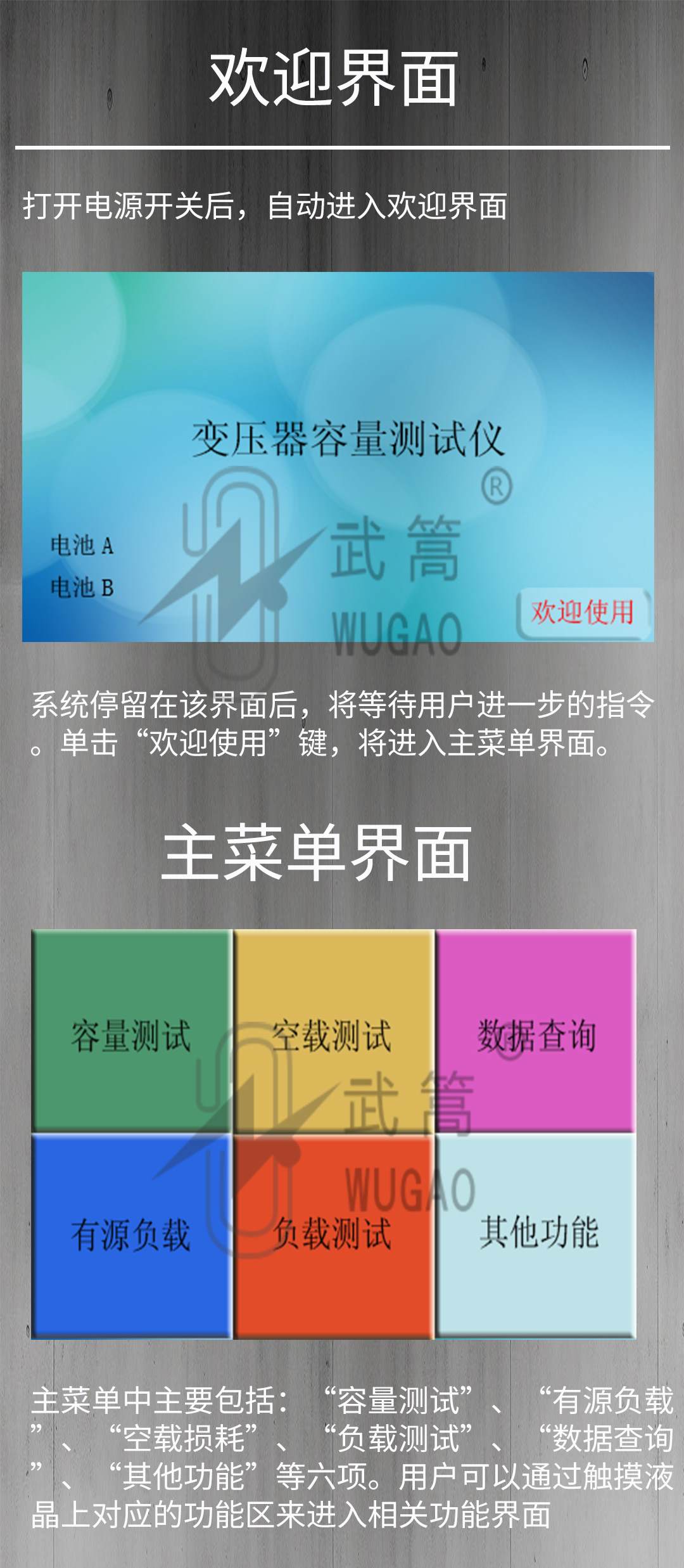

13、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。

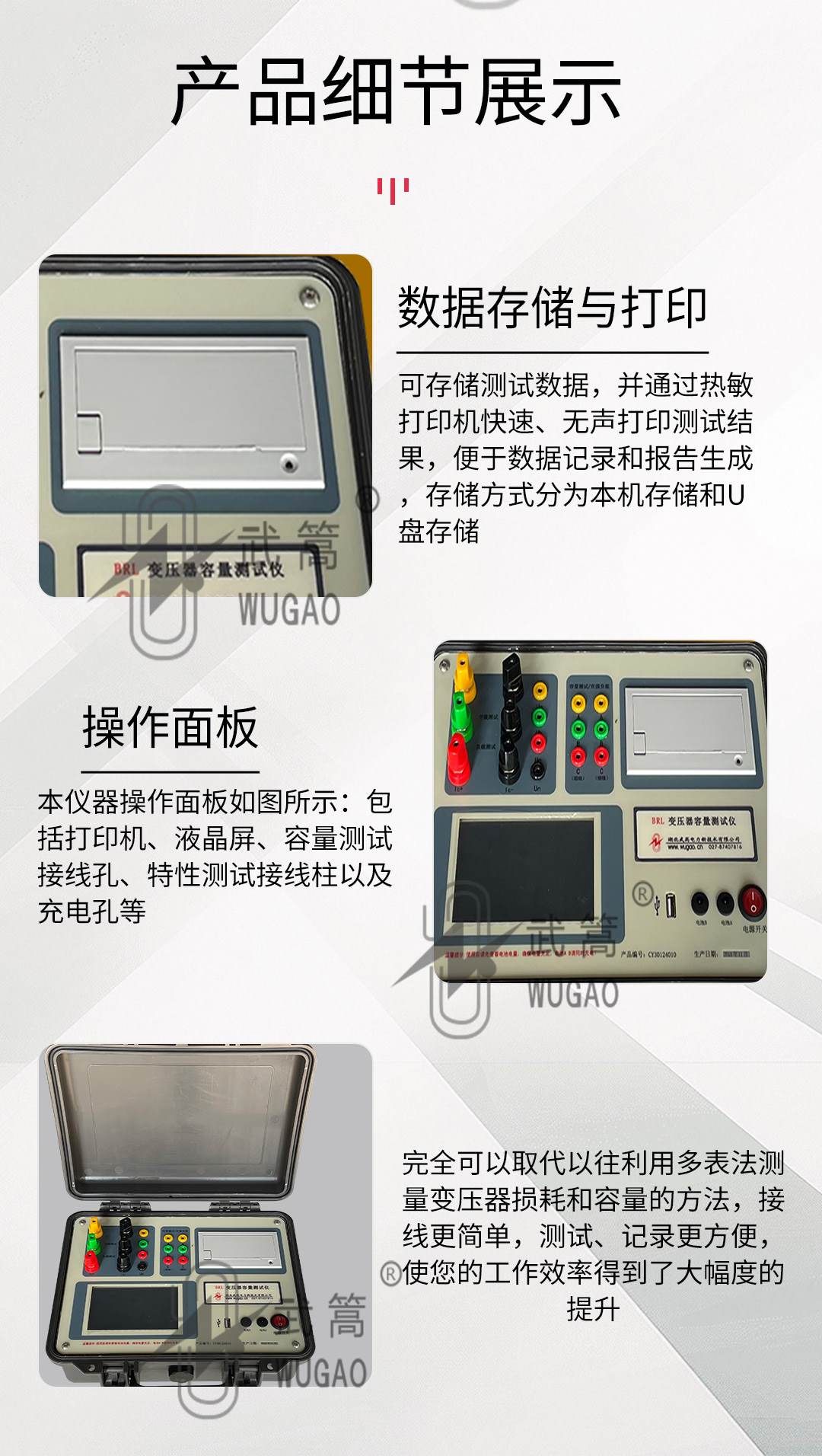

14、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
15、測試結果存儲功能，可存儲200組容量測試數據。
技術指標 TECHNICAL INDEX
1、輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~20A~100A內部雙量程，自動或手動選檔。
2、準確度
電壓：±0.2%
電流：±0.2%
功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、工作溫度：－25℃~ +65℃
4、充電電源：交流160V~260V
5、絕緣：
⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、主機體積：32cm×24cm×13cm
7、重量：3kg
使用說明Instructions for use

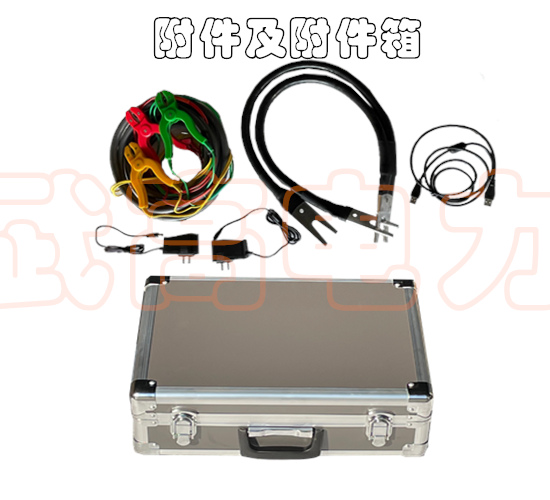

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
